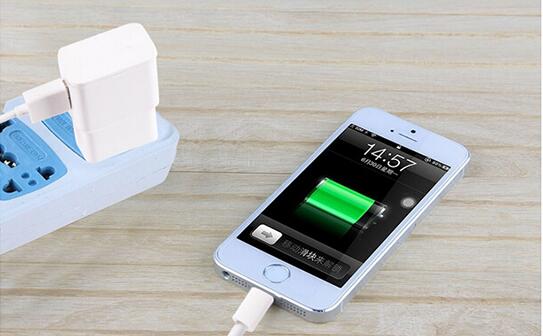

  充電器想必大家都不陌生吧，我們每天在使用的電腦、手機等電子設備都是需要使用充電器充電的，那么充電器的工作原理是什么呢?下面我們來一起學習一下吧!

  充電器，英文名稱Charger，通常指的是采用電力電子半導體器件，將電壓和頻率固定不變的交流電變換為直流電的一種靜止變流裝置。它采用恒流/恒壓/小恒流智能三個階段充電方式，具有充電效率高，操作簡單，重量輕，體積小等特點。充電器在各個領域用途廣泛，特別是在生活領域被廣泛用于手機、相機等等常見電器。

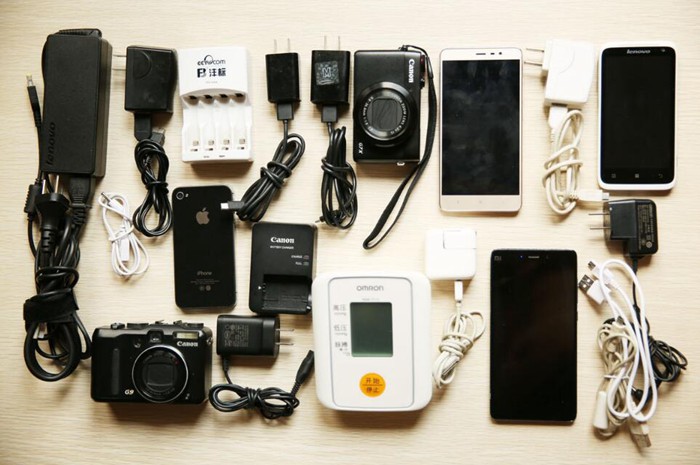

  充電器種類有很多，如鉛酸蓄電池充電器、閥控密封鉛酸蓄電池的測試與監測、鎘鎳電池充電器、鎳氫電池充電器、鋰離子電池充電器、便攜式電子設備鋰離子電池充電器、鋰離子電池保護電路充電器、電動車蓄電池充電器、車充等。隨著充電機的不斷發展，越來越多的行業和企業運用到了充電機，越來越多的企業進入了充電機行業。

　充電器按設計電路工作頻率來分,可分為工頻機和高頻機.工頻機是以傳統的模擬電路原理來設計,機器內部電力器件都較大;而高頻機是以微處理器作為處理控制中心,是將繁雜的硬件模擬電路燒錄于微處理器中,以軟件程序的方式來控制UPS的運行.

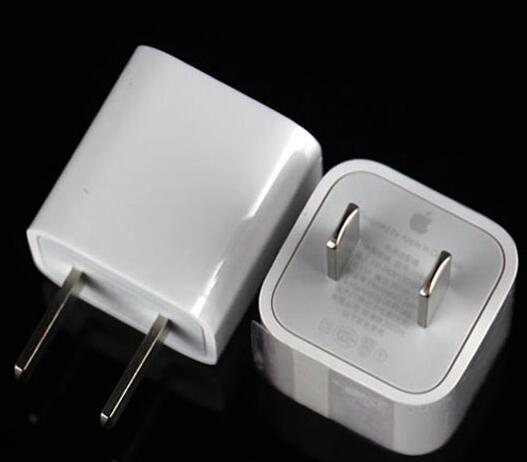

  所有手機充電器其實都是所有手機充電器其實都是由一個穩定電源(主要是穩壓電源、提供穩定工作電壓和足夠的電流)加上必要的恒流、限壓、限時、過沖等控制電路組成。

　充電器工作原理：首先AC220電壓經由保險絲，NTC和EMI濾波整流濾波變換至300V左右的直流電壓，經啟動電阻提供給3842(7腳)初始工作電壓，驅動MOS管開關動作，開關變壓器在MOS管 的開關作用下，會不斷的儲存->釋放，而使輸出繞組感應到的電能經過整流濾波輸出的直流電壓，通過采樣到431或運放控制光耦把信號反饋至 3842的1腳或2腳，控制3842的輸出(6腳)的占空比，以達到穩定的輸出電壓值。由一個穩定電源(主要是穩壓電源、提供穩定工作電壓和足夠的電流)加上必要的恒流、限壓、限時、過沖等控制電路組成。

　充電器工作原理：首先AC220電壓經由保險絲，NTC和EMI濾波整流濾波變換至300V左右的直流電壓，經啟動電阻提供給3842(7腳)初始工作電壓，驅動MOS管開關動作，開關變壓器在MOS管 的開關作用下，會不斷的儲存->釋放，而使輸出繞組感應到的電能經過整流濾波輸出的直流電壓，通過采樣到431或運放控制光耦把信號反饋至 3842的1腳或2腳，控制3842的輸出(6腳)的占空比，以達到穩定的輸出電壓值。
