  蘋果的充電器在市面上有很多‘副廠’產品，這些產品與蘋果的真品看起來一模一樣，因而有些人覺得反正不過就是個充電器，也沒有什么技術可言，只要插上去能用就好，于是在金錢的考慮下選擇買了這些產品。不過，Google工程師Ken Shirriff，最近拆解了一款山寨的充電器，從這些充電器的內部讓你知道：有些錢真的不能省!

  Ken Shirriff之前拆解了正版的Macbook充電器(Apple 85W Macbook charger)，最近有一位他的讀者，寄給他一款山寨版的充電器(MagSafe 45W charger)，希望他能夠研究看看兩者有何不同。

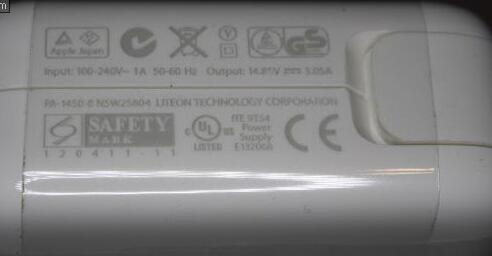

　Ken Shirriff表示他拿到這款山寨版的充電器時，一開始為之‘驚艷’，因為過去他見過的山寨版充電器，他都能一眼看出。不過這款在外觀上相當用心，在印刷字樣上也有‘Designed by Apple in California’的字樣，外殼上也有蘋果的標志。Ken Shirriff表示，之前他曾經寫過一份“如何辨識假的Macbook充電器”的指南，而就算是依照這份指南，你也無法辨識出這是一款山寨充電器。

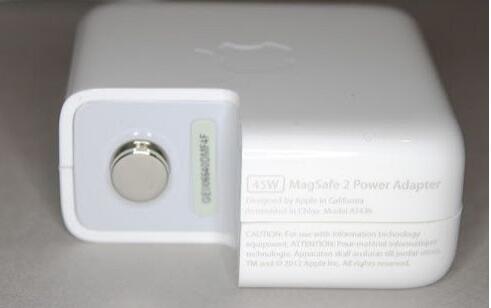

山寨充電器的外觀。

　不過，一拆開里面，山寨貨的本質就漏餡了。山寨之所以叫山寨，內部不外乎就是偷工減料，能省則省。既然在外觀上做足了本錢，那么里面當然就要省更多了。

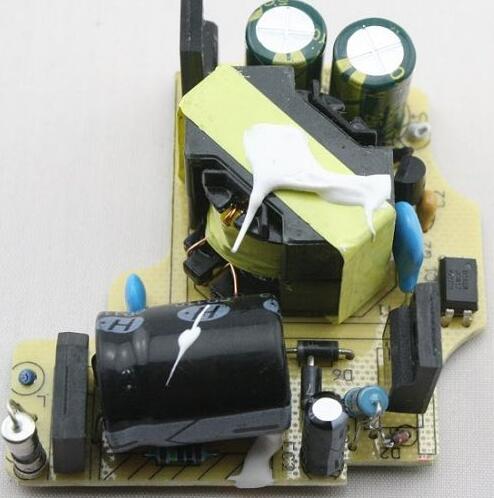

　下圖就是這款山寨品的內部。

  如果沒有比較，你大概也不知道這款充電器內部省了多少東西。我們先來看Ken Shirriff說明這個山寨版充電器內部用到的組件(注意，從外觀看上去這個山寨充電器有一個接地端，但是事實上這個接地是毫無作用的)：

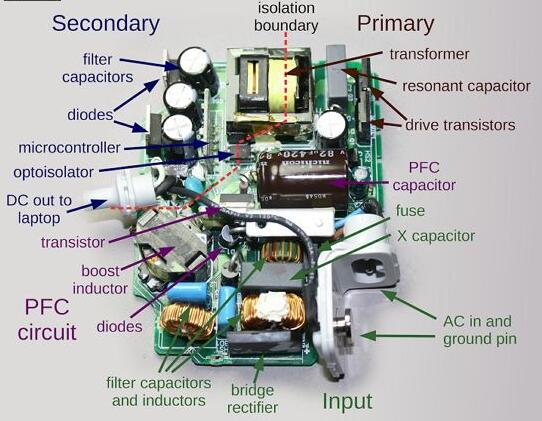

作為對比，之前Ken Shirriff拆解原版充電器時所用到的內部組件如下：

  上下兩個一比對，你可以看出在組件的數量以及組件分布在板子的密度上，兩者相差相當的大。

　Ken Shirriff表示，山寨版的充電器電路就是一個標準的電路。不過，這個充電器最大的問題是在AC輸入以及輸出端的電路設計。一般來講，為了確保安全，依照國際安全認證的標準，輸入電路與輸出電路應該要獨立開來，兩者之間至少要有4mm的間隔設計。

　下面在這個電路板上，高電壓的輸入端在底部，輸出端在上方，乍看之下兩者在右半端有一個相當大的間隔，但是在這塊板子的左半端兩個線路則越走越近，甚至近到低于1mm以下。這表示如果線路上有一個閃失，或是某個組件松脫，就有可能導致危險。

　接下來翻過來看背后的電路板，我們將山寨的45W充電器(左)，與原廠60W充電器(右)的電路相比較。你一眼就可以看出，山寨版的電路走的是「極簡主義」，而原廠的用料則相當扎實，密度超高。Ken Shirriff表示，兩者在工業設計的復雜度上，完全不是在一個等級上。

　原廠之所以設計的這么復雜，目的就是提供更多的安全性，以及電流轉到電壓輸出的效率提升，原廠甚至還有用到一個16位的微處理器( MSP430 芯片)，不斷地監控電源轉換器上的電壓和電流，如果發現有問題的話就會實時斷路，確保充電器的安全。

　Ken Shirriff還透過示波器檢視了這款山寨充電器的輸出，顯示它的輸出功率并不穩定，Ken Shirriff表示，這款山寨充電器缺乏了必要的安全設計，雖然在外觀上看來與原廠差不多，價格也比較便宜，但是長期使用有可能會對你的Macbook造成嚴重的損害。
