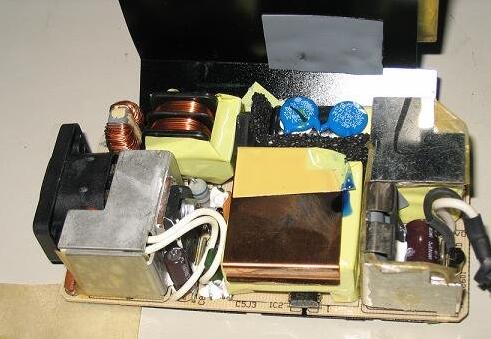

  前一段時間整理房內的雜物，翻出一個筆記本的電源適配器，規格為 INPUT : AC 100-240V 50-60Hz，OUTPUT: 19VDC 2.4A。筆記本是在學校大三時買的，主要用來學編程和日常文檔處理，買的是二手貨，1200塊錢，我存了差不多一年才將這錢省出來的。規格是相當的低，對于某些人來說就是拉圾，但我很喜歡。大學時用它學C語言，學匯編，學MATLAB仿真，學電子電路設計和做畢業設計，雖然很慢，但不用跑到學校計算機中心排隊搶機器，不用每次上機時間只有三個小時的限制，現在看到它還想在學校時那兩三個室友搶著用它的情景。它也不夠掙氣，在學校用二年，工作后又用了一年多，它終于休息了，1G的硬盤終于報銷了，當時心情好差，慶幸的是大多數的資料都有備份，也損失了好多的日記和隨筆。筆記本太老了也沒必要修復，就無聊拿來拆機玩。再不下十次的拆裝后終于變成一堆電路板就放在那里。

  有點跑題了，言歸正轉。本人是做電源開發的，做的是大功率的開關電源模塊，有時也做一些小功率的輔助電源，但用的都是最基本的反激多路輸出的模式。拿著適配器，有點想拆開它來看看的沖動，但我所要做的不僅僅是光看看這么簡單啦。

   反向工程大家都知道吧，說簡單些就是把已有的東西反向解析到最初的狀態。單片機的程序反向破解出源程序是一種。從原理圖到PCB板相信大多數做電路相關的人員都知道其流程，先電路設計、計算參數、元器件確定、PCB布板。看著原理圖電路的各種關系一目了然，然而有時看著實物電路板，想理解出其中的電路關系就不是那么容易了。從PCB到生成原理圖不是簡單的抄板，從PCB到生成直觀的原理圖需要足夠的細心的耐心，其實做人做事都要有足夠的細心和耐心。

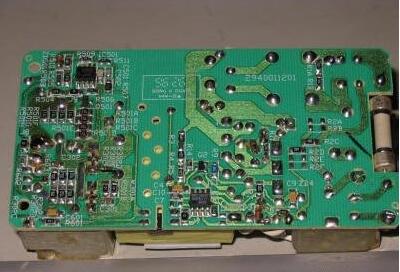

   拿到實物電路板首先要在光線充足的情況下用數碼相機照下足夠分辯率的相片，至少要能放大看清貼片電阻上的標識，因為在后期拿著實現看參數很費眼力。要了解板上所用器件的作用，特別是IC等器件要知道引腳定義。焊下板上較大的器件和遮擋PCB走線較多的器件。先畫單元電路原理，如運放、比較器、數字電路等，然后試著將它們聯絡起來，這時畫的原理圖可能雜亂和飛線很多，沒關系的，關鍵要能看清各部份的聯系。按照信號處理的走向重新整理原理圖，盡量畫成最容易理解的樣式。接試驗電源，測試關鍵的電路參數，使用高底電平驗證原理的靜態工作點的情況，看原理圖有無畫錯。使用數字電橋等測量無標識的元器件參數，如貼片電容、電感等器件，對于高頻變壓器還要判斷同名端和內部繞制，器件不能在線測量，要焊下來單獨測量。

  上面只是一般的流程，如有些PCB板沒有絲印層和雙面都貼器件的就比較煩人了，因為沒有元件編號，很容易出錯，最好多花點時間先將其1：1描成PCB板圖，像電源正、電源地和一些關聯器件比較多的線最好先定義的網絡，將器件都編好編號再按上面步驟操作。對于四層板也不是不可能的，內部一般是電源正層和電源地層，只是多要我們花些時間和精力而已。
